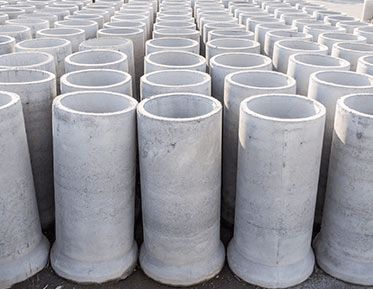

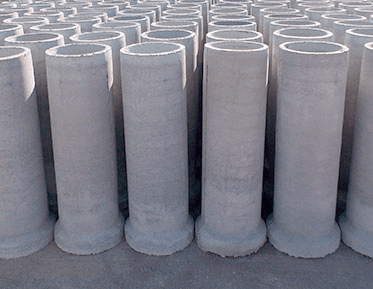

Tubos de Concreto (sinônimos: tubo de galeria, tubo de cimento, tubo simples, tubo armado, manilhas, tubo águas pluviais)
Os tubos de concreto, são artefatos utilizados  para escoamento de líquidos, geralmente ficam soterrados, para águas pluviais e esgotos sanitários.
Eles podem ser produzidos sem armação de aço nos diâmetros de 20 até 80 cm, ou podem possuir armação de aço (ferro), que variam de 30 até 150cm DE DIÂMETRO INTERNO.
Abaixo segue os diâmetros que são produzidos pela Realfa

Tubo simples de 1,00m de comprimento

Diâmetros produzidos: 200 mm / 300 mm / 400 mm / 500 mm / 600 mm com 1000 mm de comprimento ou
Tubo simples de 1,50m de comprimento
Diâmetros produzidos: 300 mm / 400 mm / 500 mm / 600 mm com 1000 mm de comprimento

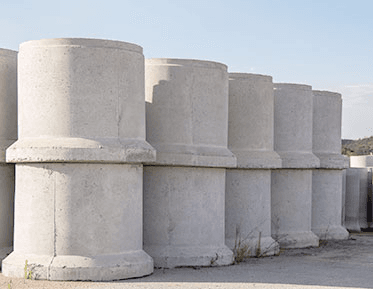

Tubo Armado de 1,50m de comprimento: Diâmetros produzidos: 300 mm / 400 mm / 500 mm / 600 mm / 800 mm/ 1000mm/ 1200mm e 1500mm com 1500 mm de comprimento.

Fale via Whatsapp!

Pedir Orçamento
Todos os Produtos

Ir para o Carrinho
Loading...

Os tubos de concreto são classificados em tubo de concreto simples e tubo de concreto armado. De acordo com a norma ABNT NBR 8890:2008 – “Tubos de concreto de seção circular para águas pluviais e esgotos sanitários – Requisitos e métodos de ensaio” – quanto maior a resistência do produto, maior será o número de sua classificação.

Os tubos de concretos simples são classificados em dois tipos PS1/ PS2- Quanto o maior o número de classificação, maior a carga por ele suportada conforme norma técnica NBR 8890.
Tubos de concreto simples e armados nas classes 1 e 2. Fabricados em concreto vibrado e prensado, o que lhe dá resistência adequada para atender a NBR 8890:2003 da ABNT.

Eles podem ser produzidos sem armação de aço nos diâmetros de 20 até 80 cm, ou podem possuir armação de aço (ferro), que variam de 30 até 150cm DE DIÂMETRO INTERNO.

Para atender as necessidades do projeto em função do tráfego e profundidade da vala, suas classificações de resistência podem variar nos armados de classe PA1, PA2, PA3 e PA4 e nos simples, da classe PS1 e PS2. Quanto maior a sua numeração, maior a carga que o tubo suporta. A Realfa não produz PA3 e PA4 por enquanto.

são tubos desenvolvidos para aplicações em locais onde não há muita carga sobre eles.

 Para uso em locais de trânsito de veículos utiliza-se o modelo com estrutura de armação de ferro.

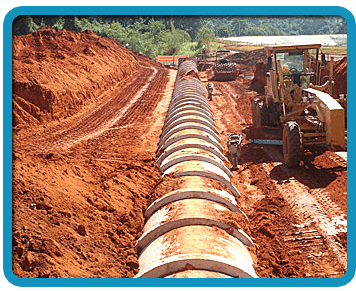

Tubo de concreto é reconhecidamente a alternativa mais viável na execução de obras de drenagem de águas pluviais e coleta de esgoto sanitário, tanto do ponto de vista técnico quanto econômico.

Suas medidas devem se adequar ao volume de água escoado.

Abaixo segue os diâmetros que são produzidos pela Realfa

Tubo simples de 1,00m de comprimento

Diâmetros produzidos: 200 mm / 300 mm / 400 mm / 500 mm / 600 mm com 1000 mm de comprimento ou
Tubo simples de 1,50m de comprimento
Diâmetros produzidos: 300 mm / 400 mm / 500 mm / 600 mm com 1000 mm de comprimento
Tubo Armado de 1,50m de comprimento: Diâmetros produzidos: 300 mm / 400 mm / 500 mm / 600 mm / 800 mm/ 1000mm/ 1200mm e 1500mm com 1500 mm de comprimento.
Observações importantes:
Material descarregado ao lado do caminhão, não fazemos instalação.
tubos com diâmetro igual ou acima de 60cm, será necessário uso de guindaste ou Munck para descarga dos mesmos devido ao excesso de peso. Veja tabela de pesos e medidas abaixo.
Trabalhamos com tubos de concreto não impermeabilizados, tipo ponta e bolsa de junta rígida. Não possuímos juntas de vedação de borracha. A medida oficial sempre será a medida interna (onde corre a água). Porém como muita gente mede por fora, faremos abaixo uma tabela de medidas internas e externas.

Tubo Dreno

Geralmente utilizado em aterros sanitários:
Se for usado horizontalmente costuma ter perfurações apenas na parte superior, ou seja, metade do tubo tem a função de drena e a metade inferior funcionará como uma canaleta de escoamento.
Se for utilizado verticalmente pode ser para drenar gases poluentes, conduzindo-os para dentro do tubo e dando escoamento para cima, ou escoando o líquido fétido, conhecido como chorume para baixo onde encontrará outra tubulação de escoamento para tratamento de resíduos.







Como não existem tubos curvos de concreto, quando é necessário fazer uma curvatura, ou grau de escoamento nos tubos, utilizamos caixas de concreto.
Veja esse produto em nossa linha de materiais.
